Sistema di rilevamento e localizzazione fughe
Principio di un impianto TRACETEK di grandi dimensioni

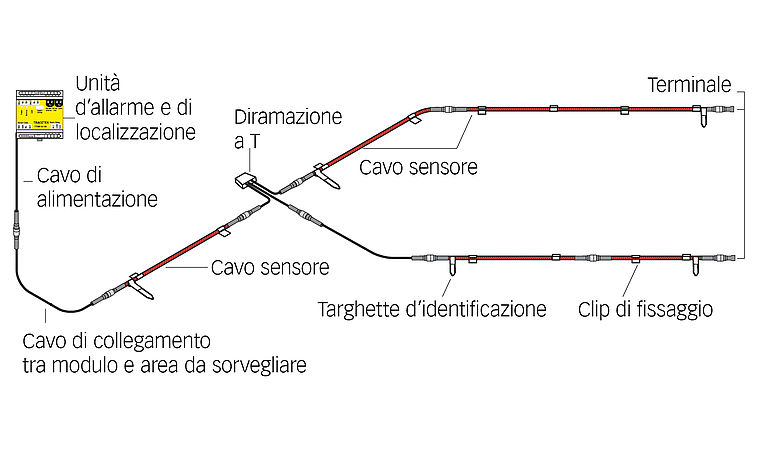

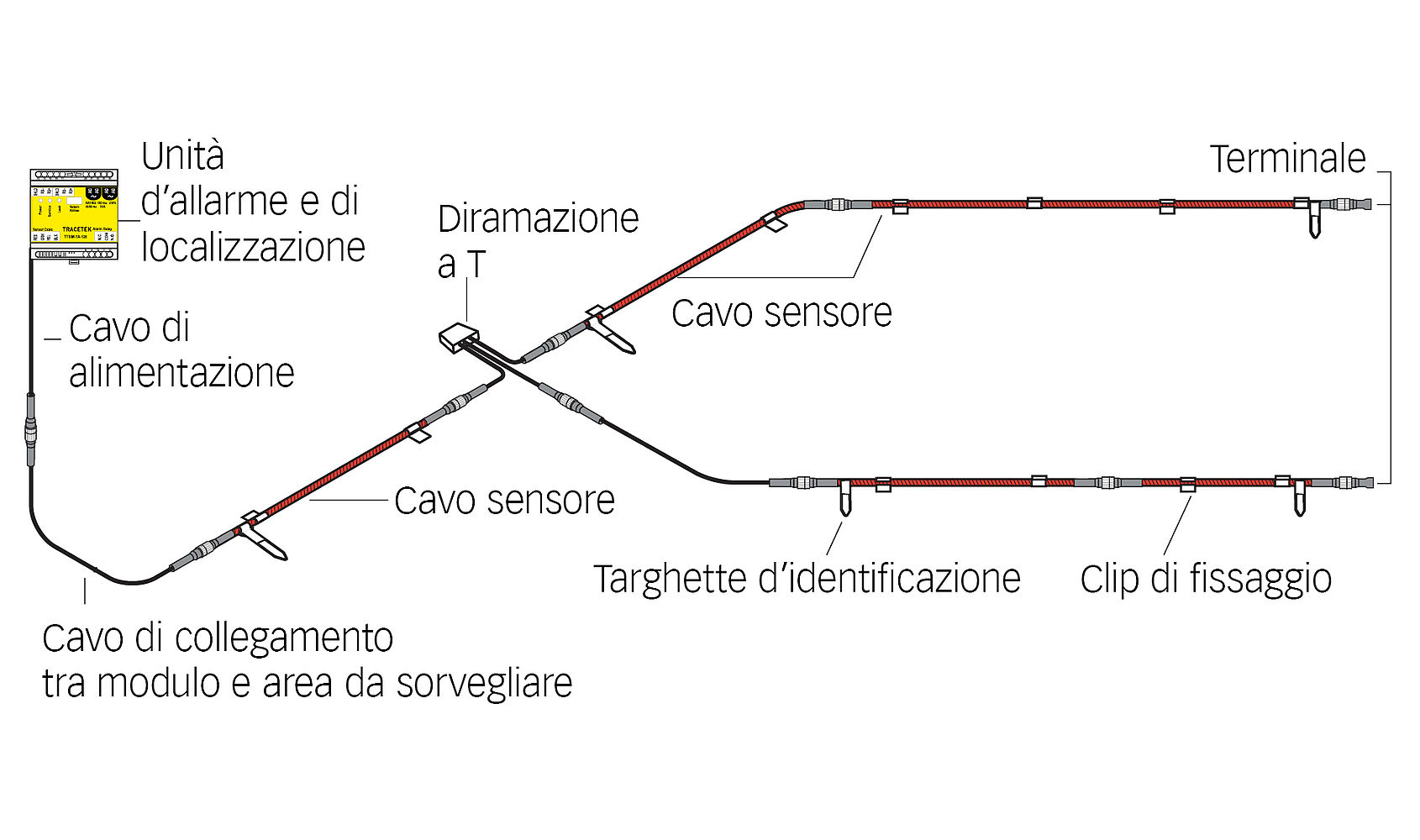

Le varianti più semplici dei sistemi di rilevamento e localizzazione fughe TRACETEK sono composte da un'unità d'allarme e da un’unità di localizzazione (p.es. TTSIM-2), da uno o più cavi sensore e da accessori del sistema. Il circuito di sensori può essere ramificato tramite diramazioni a T. Queste simulano un cavo sensore di 10m, per delimitare in modo evidente la zona. Altre zone dell'edificio più lontane vengono allacciate al sistema tramite cavi di collegamento.
Per delimitare esattamente le diverse zone, anche in questo caso viene usato un limitatore di settore, che simula 5m di cavo sensore.
Se i settori sono distanti tra loro oppure su diversi piani, le singole aree possono essere sorvegliate tramite moduli d'interfaccia rivelatori. Tutti i moduli (p.es. TTSIM-1) vengono collegati tra di loro tramite una rete RS-485 e a un regolatore centrale per superfici più estese (p. es. TTDM-128).
